ИБП Eaton Blade UPS (BladeUPS) Powerware модульный ИБП с резервированием N+1, 2N

ИБП Eaton Blade UPS (BladeUPS) Powerware модульный ИБП с резервированием N+1, 2N - АМодуль
Мощность, кВа (выделите Ctrl+лев. клав. мыши один или несколько):
60 кВа
Фазность вход, В:
400В
Фазность выход, В:
400В
Исполнение:
Стоечное
Производитель:
Eaton (США)
По запросу
Заказать

Eaton Blade UPS (BladeUPS), серия Powerware – новый стоечный модульный ИБП для защиты серверных, дата центров (ЦОДов). ИБП предназначен для защиты стоек (группы стоек) как с небольшим потреблением 2-4 кВт на стойку, так и современных стоек с Blade серверами с  суммарным потреблением до 12 кВт на стойку

Система бесперебойного питания на основе Powerware Blade UPS состоит от одного до пяти 6U модулей по 12 кВА/12 кВт. Вы можете установить в свою стойку один модуль на 12 кВА/12 кВт, а потом нарастить систему до 5 модулей и получить отказоустойчивую систему бесперебойного питания N+1 = 48 кВА/48 кВт + 12 кВА/12 кВт или защитить нагрузку до 60 кВА/60 кВт

Принципиальное отличие Powerware Eaton BladeUPS от конкурентов:

  • Каждый модуль на 12 кВА/12 кВт имеет свой собственный блок управления (а не общий на систему) и поэтому надежность системы значительно повышается
  • Каждый модуль на 12 кВА/12 кВт имеет свой собственный встроенный автоматический и ручной байпас (а не единый байпас в стойке), что сильно увеличивает надежность системы
  •  Каждый модуль на 12 кВА/12 кВт имеет встроенную батарею (а не только внешнюю) и может использоваться как отдельный ИБП. При необходимости увеличения времени автономной работы, можно докупить внешние 3U батарейные модули.
  • При установке в стойку более одного модуля 12 кВА/12 кВт, сзади в стойку монтируется общая шина, объединяющая выходы всех модулей. Модули Powerware Blade UPS «видят» друг друга через силовые выходы, используя уникальную технологию HotSync.  В системе не идет беспрерывная синхронизация модулей через платы параллельной работы, ИБП будут работать в нормальном режиме и при "вынутой" плате, что увеличивает отказоустойчивость системы.
  • Нет необходимости покупать дорогую «фирменную» общую стойку – Вы можете использовать уже имеющиеся у Вас стойки. Это  удешевляет  стоимость эксплуатации системы и упрощает установку ИБП
  • ИБП имеет уникальную технологию управления батареями АВМ, что продлевает их жизнь и уменьшает стоимость эксплуатации системы
  • При изменении конфигурации ЦОДа (Дата-Центра) Вы можете просто переставить ИБП  в другую стойку. Уже «собранный» ИБП из нескольких модулей можно разбить на одиночные ИБП 12 кВА/кВт. Это повышает гибкость системы при ее эксплуатации
  • Вы можете легко наращивать мощность системы с ростом нагрузки, просто добавляя новые модули по 12 кВА/12 кВт в стойку с серверами.Вы можете использовать ИБП и сервера в одной 19’ стойке, изменяя конфигурацию по Вашему желанию.
  • ИБП позволяют делать «горячую замену» как силовых модулей, так и батарей пользователем, что упрощает эксплуатацию системы
  • ИБП могут быть укомплектованы дублирующим выносным ж/к экраном View UPS
  • ИБП также могут быть укомплектованы распред устройствами для стоек Eaton ePDU

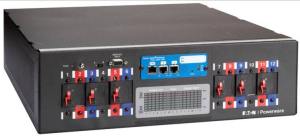

 Опция: Rack Power Module (RPM)  - Распределительное  устройство с индикацией нагрузки

Rack Power Module RPM

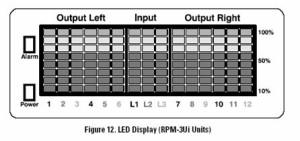

RPM с лицевой стороны имеет управление 12 выходными розетками и светодиодную индикацию загруженности каждой фазы ИБП и каждой из выходной розетки

Кроме RPM к одиночному ИБП ZC1224401100000 BladeUPS Single Unit 12kW 400V (IEC 309-32A 5W in, 5W + RPM out)

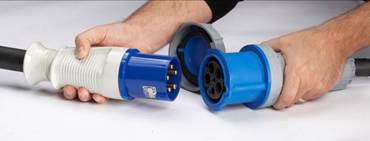

Нагрузка может подключаться через разъем IEC 309-32A, см ниже

Eaton BladeUPS (Blade UPS)

Общие характеристики

Номинальная мощность

12 кВА/ 12 кВт  каждый  модуль
(до 60 кВА/кВт система из 5 модулей)

КПД

до 97%  в нормальном режиме

Тепловыделение

До 371 Вт при 100% нагрузке

Охлаждение

Охлаждение при помощи вентиляторов, забор воздуха спереди, выход нагретого воздуха сзади

Уровень шума

До 58 дБА на расстоянии 1м.

Входные характеристики

Входное напряжение

380В, 400 В, 415 В выбирается

Диапазон входных напряжений

-22%, +30% при 100% нагрузке

Диапазон входной частоты

50  ±5 Гц

Входной коэфф мощности

>0.99

Выходные характеристики

Выходное напряжение

380В, 400 В, 415 В выбирается

Номинальная выходная частота

50 +- 0.1 Гц

Коэффициент мощности нагрузки

Индуктивная: 0.7, Емкостная: 0.85

Искажения выходного напряжения

<3% для линейная  нагрузка
<5% нелинейные нагрузки)

Характеристики батарей

Время резервирования  от внутренних батарей

13 мин. при 50% нагрузки
4.8 мин. при 100% нагрузки

Напряжение линейки батарей

240В, батарея в каждом модуле

Возможность установки дополнительных батарей

Есть: до четырех внешних батарейных модулей 3U
>34 мин при 100% нагрузки, >1 час при 50% нагрузки)

Габариты (ВxШxГ, мм )  и вес ( кг)

Стойка от Powerware 42U

2000.5 (42U) х 597 х 1047, 130 кг

Силовой модуль 12 кВА/кВт
Батарейный модуль

266 (6U) x 438 x 660, 140 кг (61 кг без внутренних батарей)
132 (3U) x 437 x 660, 77 кг

Коммуникации и пользовательский интерфейс

ЖК дисплей

С возможностью русского языка, графический
Четыре кнопки управления меню, четыре светодиодных индикатора

Входные сухие контакты

Два, конфигурация может настраиваться пользователем

Выходные сухие контакты

Два, конфигурация может настраиваться пользователем

Сертификаты

Безопасность / EMI

CE / EN62040-2 Класс A

Защита от импульсных помех

ANSI C62.41, Cat B-3



Время автономмной работы ИБП Eaton Blade UPS от внутренней и внешних батарей при различных нагрузках, мин

Нагрузка

Внутр Батарея

+1 Батарея

+2 Батареи

+3 Батареи

+4 Батареи

1.6 кВт

55 мин

118 мин

183 мин

253 мин

329 мин

2.4 кВт

37 мин

78 мин

119 мин

163 мин

211 мин

4 кВт

23 мин

46 мин

69 мин

94 мин

120 мин

6 кВт

13 мин

30 мин

44 мин

59 мин

76 мин

8 кВт

9 мин

21 мин

32 мин

43 мин

54 мин

9.6 кВт

6.9 мин

17 мин

26 мин

34 мин

44 мин

12 кВт

4.8 мин

12 мин

20 мин

27 мин

34 мин

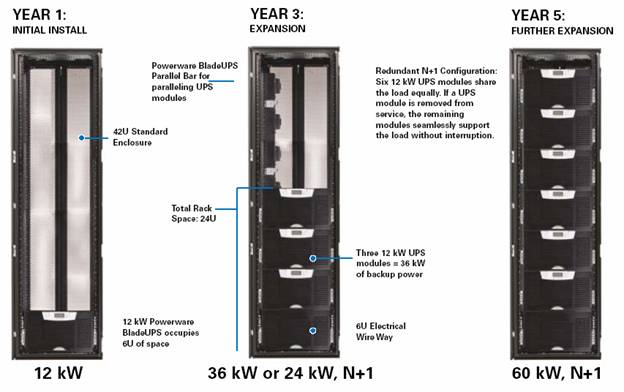

Пример использования Powerware Eaton BladeUPS при росте нагрузки :

  • 12 кВА/кВТ в первом году
  • 36 кВА/кВт + 6U блок подключения силовых кабелей в третьем году
  • 60 кВА/кВт +12 кВА/кВт, N+1 к пятому году.

Рост ИБП с увеличением нагрузки
