ИБП Eaton 9SX

ИБП Eaton 9SX - АМодуль
Мощность, кВа (выделите Ctrl+лев. клав. мыши один или несколько):
11 кВа
Фазность вход, В:
230В
Фазность выход, В:
230В
Исполнение:
Напольное, Стоечное
Производитель:
Eaton (США)
По запросу
Заказать

ИБП 9SX, универсально исполнение

ИБП Eaton 9SX выпускаются в универсальном исполнении (для установки на пол или в стойку) и имеют следующие преимущества:

  • Широкий диапазон без перехода на батареи: 176-276 В при 100% нагрузке (до 100–276 В со снижением нагрузки) позволяет использовать ИБП в сложных российских условиях
  • ИБП имеют наивысший в своем классе КПД: 95% в режиме двойного преобразования и 98% в режиме высокой производительности. Это позволяет снизить затраты на эксплуатацию ИБП и его охлаждение.
  • ИБП имеет высокий выходной коэффициент мощности 0,9, т.е. ИБП 5 кВА/4.5 кВт, 6 кВА/5.4 кВт, 8 кВА/7.2 кВт, 11 кВА/10 кВт. ИБП может обеспечить питанием больше нагрузки, чем ИБП той же мощности в кВА, но с меньшим коэффициентом мощности.
  • ИБП имеют возможность горячей замены батарей с передней панели без отключения питания нагрузки.
  • ИБП имеет возможность подключать большие внешние батареи. Продолжительность автономной работы можно увеличить путем подключения 12 дополнительных внешних батарейных модулей. Дополнительные внешние батарейные модули распознаются ИБП автоматически.
  • Для моделей 5 и 6 кВА, ИБП имеет возможность управлять сегментами розеток. Это позволяет увеличить время автономной работы для критически важных приложений.
  • ИБП имеет возможность удаленного перезапуска нагрузки (например, зависшего компьютера).

Комплектность поставки

  • ИБП имеет крепления для установки в стойку в базовой комплектации
  • ИБП могут быть укомплектованы сервисными байпасами - «Сервисный байпас для ИБП 5-6 кВА» и «Сервисный байпас для ИБП 8-11 кВА»
  • ИБП имеет русский графический ЖК-дисплей. Расположение ЖК-дисплея можно отрегулировать для обеспечения наилучшего угла просмотра при различных вариантах установки
  • ИБП 9SX обладает широкими коммуникационными возможностями: В базовой комплектации идут  USB-порт, 4 сухих релейных контакта, последовательный порт RS232). Есть слот для установки дополнительных кар  (Modbus, Network или Relay-MS)

ИБП Eaton SX – ИБП с максимальным классом защиты

ИБП отличаются не только по мощности, но и по принципу действия, обеспечивая разный класс защиты оборудования. Предлагаемые ИБП 9SX обеспечивают максимальный класс защиты оборудования: Часто используемые более простые ИБП (классов Off-Line и Line-Interactive – например Back UPS и Smart UPS производства АРС) используют для питания нагрузки напряжение из сети, пытаясь корректировать его, при этом

  • Пассивные фильтры ИБП плохо фильтруют помехи из сети
  • ИБП имеют время перехода на аккумуляторы, в течение которого вероятность “подвисания” сервера/компьютера резко увеличивается
  • ИБП плохо работают с импульсной нагрузкой (большие мониторы, лазерные принтеры, передатчики и т.д.)

Основная задача ИБП Eaton 9SX: Основная задача предлагаемого ИБП с двойным преобразованием напряжения структуры On-line - 100% защита Вашей нагрузки от практически всех существующих помех в электросети: Импульсных высоковольтных бросков, Выбросов напряжения, его длительного падения, Кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Уникальная технология управления батареями - ABM (Advanced Battery Management) Аккумуляторные батареи часто составляет весомую часть от стоимости ИБП, поэтому продление их жизни серьезно удешевляет эксплуатационную стоимость системы бесперебойного питания.
Статья: Удаленное управление Электроснабжением (Адаптеры датчики EMP, Программное обеспечение).

Наименование

9SX 5 кВА

9SX 6 кВА

9SX 8 кВА

9SX 11 кВА

Мощность (кВА/кВт)

5 кВА/4,5 кВт

6 кВА/5,4 кВт

8 кВА/7,2 кВт

11 кВА/10 кВТ

Характеристики

Технология

Двойное преобразование напряжения с системой коррекции коэффициента мощности (PFC)

Номинальное напряжение:

200/ 208/ 220/ 230/ 240В

200/ 208/ 220/ 230/ 240/ 250 В

Диапазон входного напряжения

176 - 276В  при 100% нагрузке  (до 100–276В при снижении нагрузки)

Выходное напряжение

200/ 208 /220 /230 /240 В

200/ 208/ 220/ 230/ 240/ 250В

Искажения выходного напряжения

<2%

<2%

Диапазон частоты на входе/THDI

40-70 Гц, 50/60 Гц автовыбор, возможность работы в качестве частотного преобразователя, THDI < 5%

КПД

До 94% в режиме онлайн, 98% в режиме  увеличения КПД

До 95% в режиме онлайн, 98% в режиме увеличения КПД

Крест-фактор

3:1

3:1

3:1

3:1

Ток короткого замыкания, А

90А

90А

120А

150А

Перегрузочная способность

102–110%: 120с,
110–125%: 60с,
125–150%: 10с,
>150%: 500мс

102–110%: 120с,
110–125%: 60с,
125–150%: 10с,
>150%: 900мс

Подключение

Вход

Клеммная колодка (до 10 мм2)

Клеммная колодка (до 16 мм2)

Выходы

Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 (16А)

Клеммная колодка

Коммуникационные порты

1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO).

Условия эксплуатации

Рабочий диапазон температуры

0 до 40°C непрерывно

Уровень шума

<45Дб

<45Дб

<48Дб

<50Дб

Габариты ШxВxГ / Вес

ИБП

440(19’’)*130(3U)*685мм /48кг

440(19’’)*130(3U)*685мм /48кг

440(19’’)*260(6U)*700мм /84кг

440(19’’)*260(6U)*700мм /86кг

Внешний батарейный модуль (батарея)

440(19’’)*130(3U)*645мм/68кг

440(19’’)*130(3U)*645мм/68кг

440(19’’)*130(3U)*680мм/65кг

440(19’’)*130(3U)*680мм/65кг

Силовой модуль

440(19’’)*130(3U)*700мм/19кг

440(19’’)*130(3U)*700мм/21кг

Расшифровка наименований

Артикулы

9SX 5 кВА

9SX 6 кВА

9SX 8 кВА

9SX 11 кВА

ИБП

9SX8Ki

9SX11Ki

ИБП с комплектом стоечного крепления

9SX5KiRT

9SX6KiRT

9SX8KiRT

9SX11KiRT

Внешний батарейный модуль (батарея)

9SXEBM240

9SXEBM240

Внешний батарейный модуль с комплектом стоечного крепления

9SXEBM180RT

9SXEBM180RT

Силовой модуль

9SX8KiPM

9SX11KiPM

Сервисный байпас HotSwap

MBP6Ki

MBP6Ki

MBP11Ki

MBP11Ki

Трансформатор

TFMR11Ki

TFMR11Ki

TFMR11Ki

TFMR11Ki

Время автономной работы для ИБП 9SX 5 и 6 кВА от батарей при разных нагрузках, мин.

ВА ВТ Внутр Батареи  + 1 бат  +2 бат  +3 бат  +4 бат  + 5 бат  +6 бат  +7 бат  +8 бат  + 9 бат  +10 бат  11 бат  +12 бат
500 400 82 277 546 744 1052 >1200 >1200 >1200 >1200 >1200 >1200 >1200 >1200
600 480 64 228 449 623 849 1081 >1200 >1200 >1200 >1200 >1200 >1200 >1200
1250 1000 30 116 197 295 424 540 620 690 860 992 1100 1191 >1200
1500 1200 25 96 165 241 323 446 541 610 663 788 916 1022 1110
2500 2000 12 54 99 138 188 236 286 335 420 487 542 587 624
3000 2400 10 43 80 117 150 191 232 271 316 372 438 492 538
3750 3000 6 30 60 93 123 150 182 210 246 279 315 354 412
4500 3600 5 27 51 70 101 125 147 176 197 226 254 282 312
5000 4000 4 23 43 61 90 114 129 154 178 197 224 250 272
6000 4800 4 18 32 53 65 92 113 126 142 165 183 199 222


В таблице приведены расчетные времена

Время автономной работы для ИБП 9SX 8 и 11 кВА от батарей при разных нагрузках, мин.

ВА ВТ +1 бат (мин комплект)  +2 бат  +3 бат  +4 бат  + 5 бат  +6 бат  +7 бат  +8 бат  + 9 бат  +10 бат  11 бат  +12 бат
800 640 101 195 314 484 609 734 938 1091 >1200 >1200 >1200 >1200
1100 880 66 144 224 314 441 552 631 731 891 1018 >1200 1211
2000 1600 32 81 126 170 208 263 314 379 461 525 578 622
2750 2200 20 53 91 123 152 183 213 253 290 324 377 438
4000 3200 14 33 57 82 107 128 149 173 192 215 244 269
5500 4400 6 22 37 54 71 93 113 125 134 155 172 187
6000 4800 7 20 33 52 65 82 104 117 128 140 158 173
8000 6400 4 14 24 33 47 57 68 82 99 110 120 127
8250 6600 3 11 20 28 43 54 65 81 93 107 117 125
11000 8800 2 6 11 20 27 37 45 54 63 72 84 93


В таблице приведены расчетные времена





Eaton 9SX вид сзади

ИБП 5 и 6 кВА, вид сзади

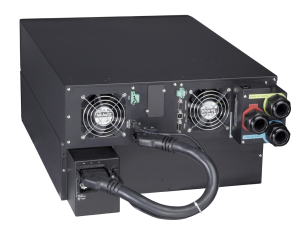

ИБП 8 и 11 кВА, вид сзади



ИБП 8 и 11 кВА, вид сзади
