Аппаратные средства Delta Electronics (Web/DNMPадаптер, карта «Сухих» контактов, ModBus)
Мониторинг состояния ИБП
Для контроля состояния ИБП, в том числе дистанционно, компания DELTA выпускает различные аппаратные и программные средства.
Система мониторинга и управления одинаково хорошо работает как с несколькими ИБП в небольшом офисе, так и с сотнями ИБП малой и большой мощности, расположенными на сравнительно большом расстоянии друг от друга.
Система аппаратных и программных средств DELTA обеспечивает возможность мониторинга и управления каждым ИБП и корректное сворачивание операционных систем без потери данных.
Аппаратные средства DELTA для мониторинга

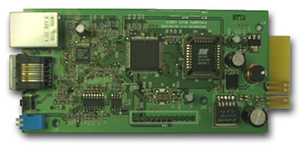

SNMP-карта для установки в слот ИБП
Этот адаптер устанавливается в универсальный слот, которым оборудованы почти все ИБП DELTA.
Основные особенности:
- Встроенный SNMP агент и web-сервер.
- Поддерживаемые протоколы: ARP, IP, ICMP, SNMPv1, SNMPv3 USM, UDP, TCP, HTTP, FTP, TFTP, SMTP, BOOTP, SNTP, DN и Telnet.
- Защита входа в систему с помощью MD5.
- Разграничение уровней доступа пользователей.
- Обновление микропрограммного обеспечения TFTP.
- Конфигурирование через FTP и в терминальном режиме.
- Сохранение записей журнала событий ИБП в энергонезависимой ПЗУ.
- Включение, выключение и тестирование ИБП по расписанию.
- Вывод ПК из «спящего» режима передачей соответствующего пакета «Wake On LAN».
- Отправка сообщений пользователям об отключении ИБП по электронной почте и через SNMP пакеты.
- Поддержка ПО InsightPower Client для защиты рабочих групп.
- Поддержка ПО InsightPower Manager для мониторинга всех ИБП в локальной сети.
- ПО InsightPower EzSetting для удобного первоначального конфигурирования и обновления микропрограммы.
- Поддержка нескольких языков интерфейса (с том числе, русского).
Технические характеристики:
Сетевой порт |
RJ-45 |
Температура |
0…40 °С |
Относительная влажность |
10…80 % |
Питание |
9…24 В пост. тока (через разъем ИБП) |
Потребляемая мощность |
Не более 1 Вт |
Размеры (Д х Ш) |
130 x 60 мм |
Масса |
58 г |

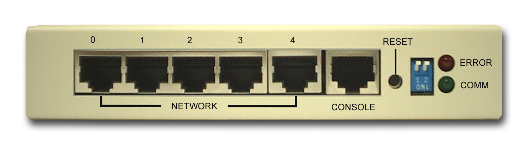

SNMP-концентратор с 5 портами Ethernet 10/100Мб.
- Интеллектуальный коммутирующий концентратор на 5 портов Ethernet 10/100Мб.
- Встроенный SNMP-агент и web-сервер.
- Поддерживаемые протоколы: ARP, IP, ICMP, SNMPv1, SNMPv3 USM, UDP, TCP, HTTP, FTP, TFTP, SMTP, BOOTP, SNTP, DN и Telnet.
- Защита входа в систему с помощью MD5.
- Разграничение уровней доступа пользователей.
- Обновление микропрограммного обеспечения TFTP.
- Конфигурирование через FTP и в терминальном режиме.
- Сохранение записей журнала событий ИБП в энергонезависимой ПЗУ.
- Включение, выключение и тестирование ИБП по расписанию.
- Вывод ПК из «спящего» режима передачей соответствующего пакета «Wake On LAN».
- Отправка сообщений пользователям об отключении ИБП по электронной почте и через SNMP пакеты.
- Поддержка ПО InsightPower Client для защиты рабочих групп.
- Поддержка ПО InsightPower Manager для мониторинга всех ИБП в локальной сети.
- ПО InsightPower EzSetting для удобного первоначального конфигурирования и обновления микропрограммы.
- Поддержка нескольких языков интерфейса (с том числе, русского).
Технические характеристики:
Сетевые порты |
RJ-45 |
Температура |
0…40 °С |
Относительная влажность |
10…80 % |
Источник питания |
12 В пост. тока (сетевой адаптер 220-230В) |
Потребляемая мощность |
Не более 4,5 Вт |
Размеры (Ш х Г х В) |
65 x 143 x 28 мм |
Масса |
320 г |

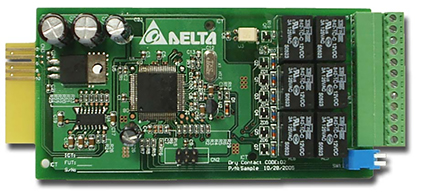

Релейная карта ввода/вывода «сухие контакты»
- Информация о состоянии ИБП может передаваться с помощью 6 переключающих контактов реле.
- Контакты можно запрограммировать для передачи информации о различных состояниях ИБП.
- Задание задержки отключения ИБП.
- Подача входного сигнала для отключения ИБП или выполнения проверки батарей.
- Корректное отключения питания от одного до шести компьютеров.
Релейные входы/выходы:
|
Максимальные значения |
|
Пост. напряжение |
Пост. ток |
|
R1…R6 |
24 В |
1 А |
Вход |
24 В |
10 мА |
Назначение входов и выходов:
GND-R: «Земля» реле |
||
Common (Общий): 12...24 В пост. тока |
||
Реле: |
Функция по умолчанию: |
|
R1 |
Общая авария |
|
R2 |
Исчезновение напряжения на входе |
|
R3 |
Батарея разряжена |
|
R4 |
ИБП в режиме байпаса |
|
R5 |
Перегрузка |
|
R6 |
Перегрев |
|
Вход: дистанционное отключение или проверка батареи |
||
Tx: Передача данных от ИБП на ПК (подключается к контакту 2 порта RS232) |
||
Rx: Прием данных от ПК на ИБП (подключается к контакту 3 порта RS232) |
||
GND-C: «Сигнальная земля», подключается к контакту 5 порта RS232) |
||
|
ОТКЛ. |
ВКЛ. |
SW1 |
Замыкающий |
Размыкающий |
SW2 |
Настройки по умолчанию |
Настройки пользователя |

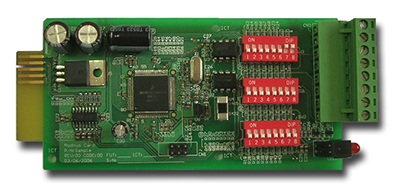

ModBus-карта
- Повтор используемого ИБП протокола RS232 и преобразование в протокол RS422/485 Modbus.
- Идентификационный номер устройства задается восемью DIP-переключателями в диапазоне от 0 до 255.
- Легко устанавливаемый и коммутируемый DIP-переключателем резистор оконечной нагрузки линии RS422/485.
- DIP-переключатели выбора скорости передачи и проверки на четность.
- 2 светодиодных индикатора состояния связи.
Назначение входов и выходов
GND |
Земля для RS232 |
RS232-Tx |
Tx на ПК |
RS232-Rx |
Rx от ПК |
RS422-T+ |
T+ для RS422 или D+ для RS485 |
RS422-T- |
T- для RS422 или D- для RS485 |
RS422-R+ |
R+ для RS422 |
RS422-R- |
R- для RS422 |
Датчик окружающей среды
- Подключается к SNMP-карте или SNMP-концентратор DELTA.
- Контроль температуры, влажности и задымления.
- Контроль состояния четырех внешних контактных устройств обеспечения безопасности.
Технические характеристики:
Диапазон измерения температуры |
0…65 °С |
Точность измерения |
± 2 % диапазона измерения |
Диапазон измерения влажности |
10…90 % |
Точность измерения |
± 8 % (диапазона измерения при 15…35 °C) |
Входные контакты |
4 комплекта |
Контакт 1 |
Общий |
Контакт 2 |
Датчик дыма |
Контакт 3 |
Пожарный датчик |
Контакт 4 |
Датчик воды |
Контакт 5 |
Охранная сигнализация |
Вид контакта |
Замыкающий или размыкающий |
Размеры (Ш х Г х В) |
60 х 50 х 18 мм |
Масса |
142 г |
